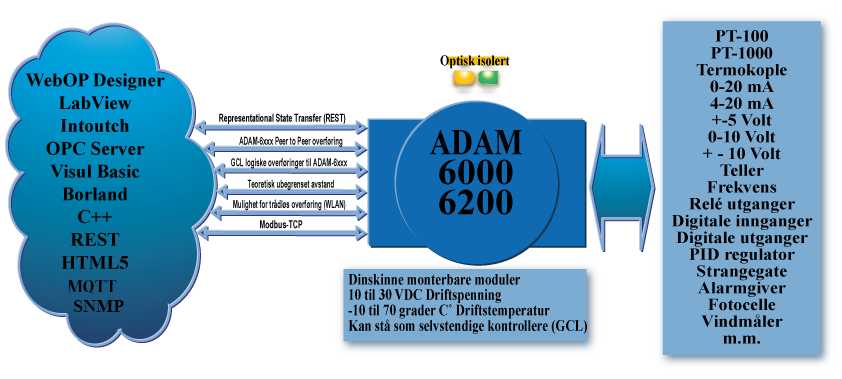

ADAM-6000 serien

Smarte I/O moduler for bruk LAN med støtte for Modbus-TCP,(OPC UA ADAM-63xx)) REST, GCL, P2P, RESTfull, DropBox

ADAM-6000 Smart Web I/O moduler er en serie som er beregnet for å koble I/O’er direkte på et standard Ethernet nettverk. Modulene mottar I/O data direkte fra sensorer og publiserer disse i sanntid over LAN eller WAN.

Protokoll støtte: Modbus-TCP, MQTT, SNMP, UDP, REST, HTTP, ICMP, DHCP and ARP

Plakat ADAM-6xxx

Blandede I/O moduler og rene inn/ut moduler

Konseptet til ADAM-6000 med blandede I/O, er for å kostnadseffektivisere modulbruken i dine applikasjoner. De mest vanlige I/O-typer er samlet i en og samme modul. Dette gjør ikke bare at dine kostnader går ned, men også at hastigheten på I/O-relaterte opprasjoner blir bedre.
Den nye ADAM-6200 serien har rene digitale inn/ut moduler som gjør at du får større valgfrihet når du skal beregne ditt system. Begge seriene er fullt kompatibel med hverandre.

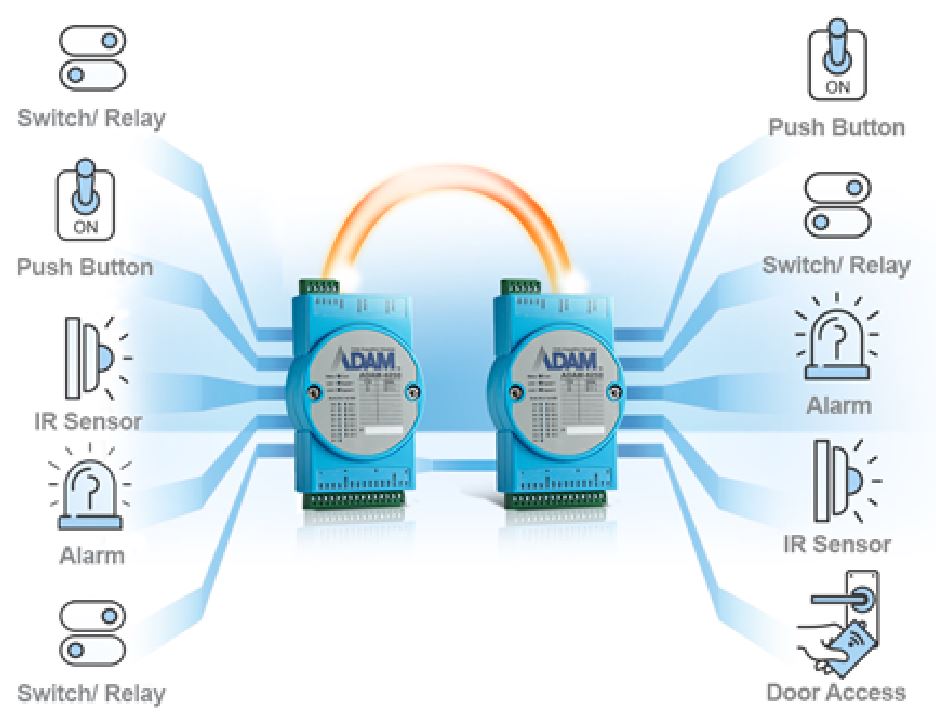

"Peer to Peer"

"Peer-to-peer" er den perfekte løsning når du ønsker å sende et signal fra en modul til en annen modul. Med " Peer-to-peer" funksjonen aktivert, kan ADAM-6XXX modulene aktivt oppdatere i/o verdien til andre innretninger, f.eks en PC eller andre ADAM-6XXX moduler.

En typisk anvendelse er å bruke et par av ADAM-6XXX modulene.
Verdien av kanalens input på en av modulene vil automatisk bli oppdatert for output kanalen på andre moduler. Data overføres automatisk da det allerede er forbindelse mellom de to ADAM-6XXX modulene. Ingen PC trengs for å ta vare på kommunikasjonen. Dette enkelgjør oppsett og hjelper til å holde kostnadene nede. Du setter opp modulene enkelt med den medfølgende programvaren. Ingen programmeringserfaring er nødvendig. Du kommer raskt og enkelt i gang.

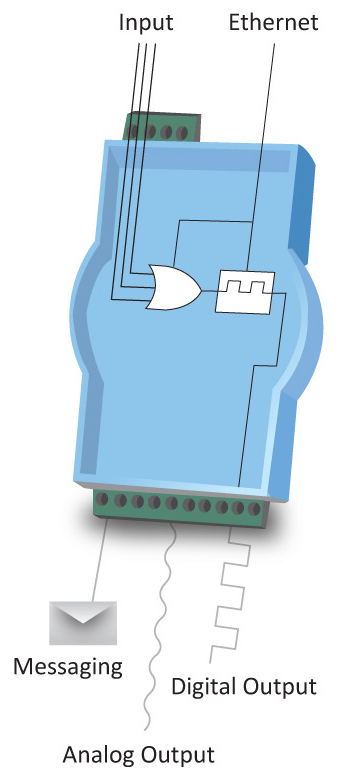

GCL (Graphic Condition Logic)

GCL (Graphic Condition Logic) gir ADAM-6000 moduler mulighet til å oppføre seg som en kontroller. Brukere kan definere logiske regler gjennom et grafisk grensesnitt (ADAM.NET Utility).  Disse logiske reglene lastes så opp i modulen og den vil fungere som en ”standalone” kontroller.

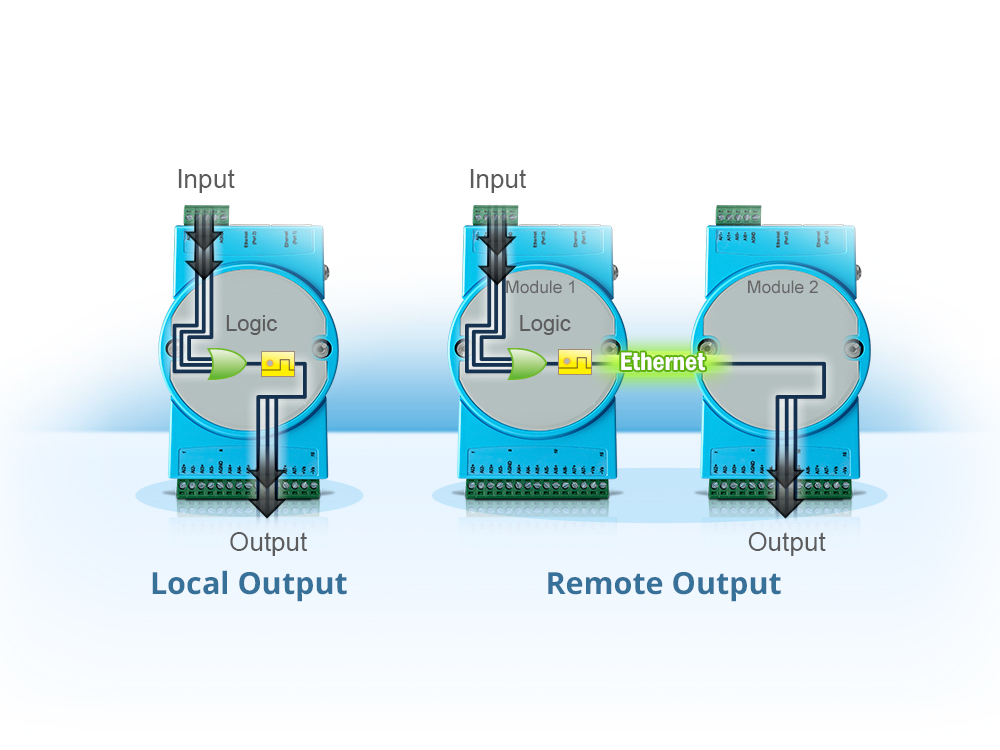

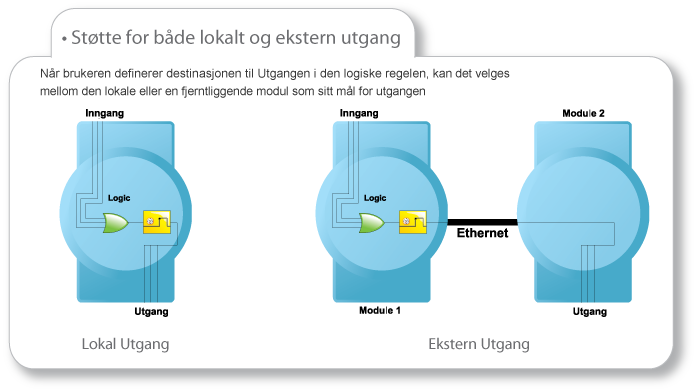

For hver modul kan opp til 16 logiske regler defineres. I programvaren vises 4 ikoner for de 4 stegene i den logiske regelen(Input, Logic, Execution, Output). Brukeren trenger bare å klikke på hvert enkelt ikon, og en dialogboks dukker opp for å konfigurere hvert skritt. Lokalt eller fjernstyrt OutputNår brukeren definerer destinasjonen til Utgangen i den logiske regelen, kan det velges mellom den lokale eller en fjerntliggende modul som sitt mål for utgangen

Kaskade koblet logikk

Utgangen fra en regel kan være inngangen for en annen regel, slik at forskjellige regler kan kombineres for å få flere innganger.

Distribuere logiske kaskadekoblinger

Brukerne kan angi en logisk regel som en utgang til en annen logisk regel. Denne logiske regelen kan være på samme modul eller på en annen ekstern modul. Et GCL logisk skjema kan operere over flere moduler. Mange ADAM-6000 kan integreres inn i et stort komplett logisk system.

Funksjon for tilbakemelding

Brukere kan konfigurere en inngang og en utgang sammen i den logiske regelen slik at man får en intern tilbakemelding. Som figuren under viser er 3. Inngangen og 3 utgangen koblet sammen slik at utgangen sender signalet tilbake til inngangen. Ingen kabling er nødvendig.

Rask prosess tid

Prosesseringen av GCL er ekstremt raskt, hvis brukeren bruker den logiske regelen innen for en og samme modul vil prosesserings tiden fra. Inngangen til utgangen på modulen være under 1 ms. Hvis utgangen er på en annen modul vil prosesserings tiden fra inngangen på den ene modulen til utgangen på den andre modulen være mindre en 3 ms.

Skalering (Analog inngang)

Når man konfigurerer Analoge innganger, kan GCL skalere (lineært) de Analoge inngangene, slik at målinger av V/mA gir en enklere måleverdi slik som Temperatur eller fuktighet. Brukerne kan da bruke denne verdien i den logiske regelen.

Overvåking i sanntid

Etter du har konfigurert din modul med GCL, kan du overvåke din konfigurasjon i sanntid ved å trykke på "Run Monitoring" knappen. Da kan brukeren se den logiske regelen bli utført i sanntid i ADAM-6000 modulen. Dette er et supert verktøy for feilsøking og vedlikehold av systemet.

Data Streaming/ SNMP Trap

Data Streaming ADAM-6000 moduler kan konfigureres til å sende i/o data til en Hosts med et egendefinert intervall fr 50 ms til 10 timer mellom hver utsending.
Denne funksjonen kalles Data Stream, og man kan definere opp til 8 mottakere av data som overføres fra ADAM-6000 moduler.
Streaming er en effektiv måte å for data raskt uten å måtte spørre modulen for ny data.
Data Stream støttes av våre IoT Gatway kontrollere. Data stream kan ikke benyttes samtidig som Peer to Peer eller GCL er aktivert.

SNMP Trap   SNMP-feller er de mest brukte varslingsmeldingene som sendes fra en ekstern SNMP-aktivert enhet (en agent) til en sentral server, "SNMP-manager." ADAM-6000 støtter SNMP versjon V1 og V2C, og kan sende til 8 servere samtidig.

MQTT for IoT

MQTT en komplett IoT protokoll

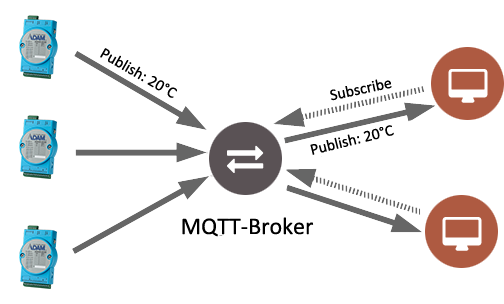

Navnet MQTT kommer fra (Message Queue Telemetry Transport) og er en lett publiserings/abonnerings protokoll som brukes på toppen av TCP/IP.
MQTT bruker en "Broker" som mellomtjener for å sende meldinger mellom avsendere som publiserer dem og mottakere som er interessert i disse meldingene.
Samme klient kan både publisere og abonnere på meldinger.



  • Alle sensorer og klienter(brukere) er tilkoblet en "Broker" (Mellomtjener)
  • Både sensorer og klienter kan publisere og hente "abbonere" på data fra Brokeren.
  • "quality of service" for å sikre at data er sendt og motatt.
  • Bruker liten bandbredde, så særlig aktuell ved bruk av på 3g/4g.
  • Yppelig å bruke i områder med ustabile og dårlige nettverk
  • strømgjerrig protokoll sammenlingnet med andre TCP/IP protokoller
  • Mye enklere å skalere i ettertid.

Alle våre ADAM-6xxx serie fra versjon CE og oppover er kompatibel med MQTT

RESTful web AP

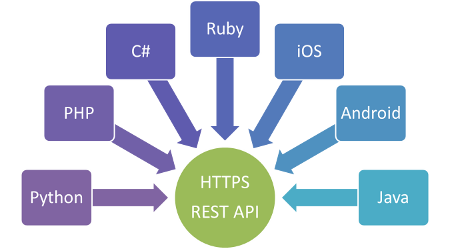

Hva er REST?

  REST står for "Representational state transfer", som i hovedsak refererer til en stil av web arkitektur som har mange underliggende egenskaper og styrer atferd av klienter og servere. Med de definerte funksjoner for hver enhet kan utviklere lett utføre forespørsler og motta svar via HTTP-protokollen som GET og POST.
REST API lar enheter enkelt samhandle med alt som kan sende en HTTP-forespørsel. Ingen drivere ut over det er nødvendig.

Hvordan det fungerer

Et REST kall kan enklest ses på samme måten som å åpne en standard webside. F.eks hvis du åpner www.kgs.no får du svar fra en webserver som sender tilbake strukturerte HTML data som bygger opp websiden i din nettleser.
Det samme er med REST, du sender en forespørsel og får svar du får tilbake er strukturert data i enten JOSN eller XML.
Dette er standarder som programmerer kjenner til og noe vi vil se mer av med innføring av IoT i industrien.

Eksempel

"http://10.0.0.1/analoginput/all/value" vil gi deg verdiene på alle innganger på en modul med Analoge innganger.
Svaret du får ut er i en fast struktur og enklet for utviklere å bruke:















Test mot en ADAM-6251 modul med REST Console for Crome nettleser.

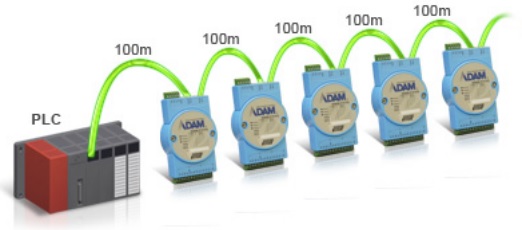

Seriekoblede moduler (Daisy-Chained )

Hele ADAM-6200 serien kan seriekobles i et Ethernet-nettverk, noe som gjør det enklere å distribuere, og bidrar til å bedre skalerbarhet.
Du kan referere til figuren til høyre for å se hvordan en daisy-chain-tilkoblingen fungerer i nettverket.

Engendefinerte WEB server

ADAM-6xxx modulene har innebygd WEB server. Du kan lage egne websider som viser data. Man kan også innhente data fra andre IO moduler og vise dem på samme sidem. Mulighetene er store så her er det bare å begynne å skape…
