WISE-4000 Serien

WLAN/LAN I/O moduler med Modbus-TCP, REST og loggefunksjon

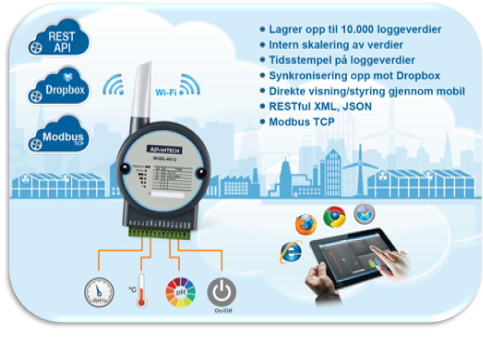

WISE-4000 serien er en helt nyutviklet Ethernet I/O-modul som støtter Modbus-TCP og RESTful web API for IOT applikasjoner



Enkel konfigurasjon

Modulene støtter protokoller som Modbus/TCP, TCP-IP, UDP, DHCP, HTTP, noe som gjør den enkel å integrere inn i applikasjoner. Konfigurasjon gjøres gjennom web grensesnitt uten begrensning av en plattform eller operativsystem. Hvis modulene settes opp gjennom et nettverk kan også AdamApax net utility brukes til konfigurasjon.

Smart skalering

WISE-4000 serien med Analoge innganger kan skalere internt slik at man ikke trenger og gjøre dette i ekstern software.

WISE-4000 skalere faktisk både inngangen slik at man får utnyttet hele måleområdet på inngangen. La oss si at inngangen på WISE-4000 modulen er satt til 0-10 volt og du har en giver som gir ut 2-10 volt. Du kan da skalere måleområdet fra 2-10 volt slik at Modbus området vil gå fra 2V = 0 og 10V = 65535.

Modbus verdien kan skaleres videre til "engineering unit". La oss si at giveren ovenfor som ga ut 2-10 volt måler temperatur og har måleområde mellom 200-300 °C ºC. Du legger måleområdet inn i skaleringen i WISE-4000 modulen og du får ut temperaturen direkte fra modulen

Hvis du bruker REST API for å lese av data så er det i tillegg mulighet til å sette betegnelse på måleverdi i WISE-4000, F.eks ºC / Relativ fuktighet /NO2

Andre funksjoner

WISE-4000 serien har også en innebygd datalogger med tidsstempling, som deretter kan hentes ut som en bunt.
Serien har også mulighet til "Cloud Upload" til Dropbox, slik at loggedata kan deles med ubegrenset antall personer.



Smart logger

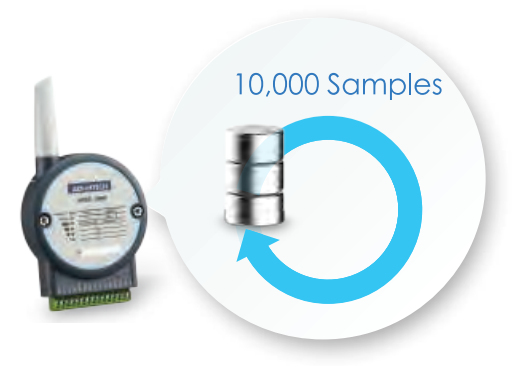

Opptil 10.000 logginger

Den interne lagringen kan logge opptil 10.000 logginger med en tidsangivelse. Digitale innganger/utganger kan logges med jevne mellomrom, også ved statusendringer. Når minnet er fullt, kan brukerne velge å overskrive de gamle dataene til loggeren eller bare stoppe loggfunksjon. Når modulen er slått av, kan data holdes i modulen. Når logging starter, kan du velge om du vil slette alle data eller fortsette logging.

Datalagring med tidsangivelse
Med en innebygd sanntidsklokke (RTC), logges data med en tidsangivelse og MAC adresse på WISE modulen. Den interne RTC klokken kan kalibreres ved SNTP med tidsserver. Hvis modulen blir slått av, kan den interne tiden også lagres ved hjelp av backup batteri. Når brukeren henter data fra dataloggeren, vil tidsstempelet alltid festes til dataene.

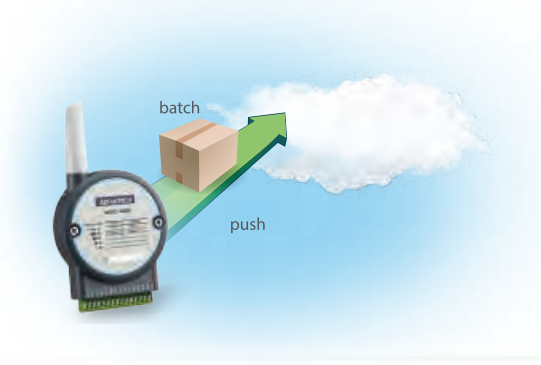

Reduser kommunikasjonstid og båndbredde

Kontinuerlig polling reduserer mye tid og båndbredde. Når data logges i modulen, kan brukerne hente et parti av data på samme tid istedenfor å hente data i raske intervall. Henting av data fra moduler blir enklere og bruken av nettverket går ned.

Peer to Peer

Peer-to-peer er den perfekte løsning når du ønsker å sende et signal/status fra en modul til en annen modul uten å involvere en PC eller annen software. Siden overføringen skjer over WiFi slipper man kostnaden med kabling mellom modulene.
Overføringen kan krypteres med 128bits kryptering

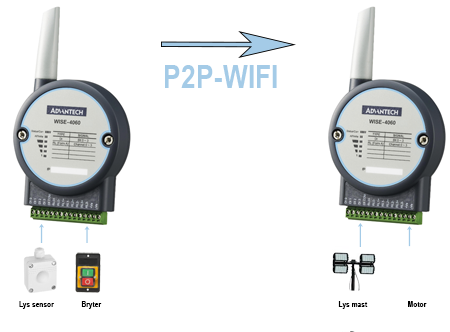

Eksempel med digital inn til rele’ ut
Med bruk av denne funksjonen, kan f.eks. en WISE-4050 overføre en digital inngang over til WISE-4060 og styre et utgangs Relé og det uten at annen software eller PC er involvert.

Eksempel med Analog inn til rele’ ut
For analoge moduler kan alarmer for lav og/eller høy verdi for analoge innganger styre digitale utganger/relé på en annen modul, f.eks for å styre en alarm på en gitt temperatur.

Øk avstanden med ekstern antenne
WISE-40xx modulene støtter tilkobling av ekstern antenne, som gjør at avstanden mellom modulene kan økes betraktelig. Dette er en enkel og billig måte for overføring av digital i/o

Cloud Logger



Lokalt lagrede data kan ikke bare hentes av brukeren, de kan også automatisk skyves til Private servere eller til sky løsninger
Under er nevnt noen av mulighetene du har med WISE-4000 serien. Listen oppdateres etter hvert, og bare de vi synes er viktigs har vi listet opp her.
Ta kontakt om det er en tjeneste du ønsker, og som du ikke finner i listen.



MQTT en komplett IoT protokoll
Navnet MQTT kommer fra (Message Queue Telemetry Transport) og er en lett publiserings/abonnerings protokoll som brukes på toppen av TCP/IP.

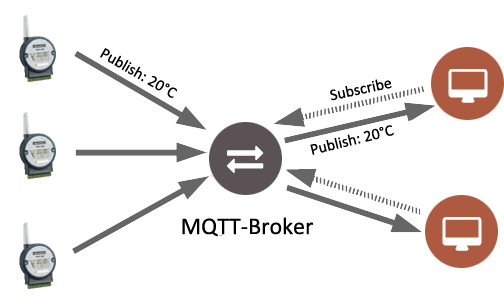

MQTT bruker en "Broker" som mellomtjener for å sende meldinger mellom avsendere som publiserer dem og mottakere som er interessert i disse meldingene.
Samme klient kan både publisere og abonnere på meldinger.

  • Alle sensorer og klienter(brukere) er tilkoblet en "Broker" (Mellomtjener)
  • Både sensorer og klienter kan publisere og hente "abonnere" på data fra Brokeren.
  • "quality of service" for å sikre at data er sendt og mottatt.
  • Bruker liten båndbredde, så særlig aktuell ved bruk av på 3g/4g.
  • Ypperlig å bruke i områder med ustabile og dårlige nettverk
  • strømgjerrig protokoll sammenlignet med andre TCP/IP protokoller
  • Mye enklere å skalere i ettertid.

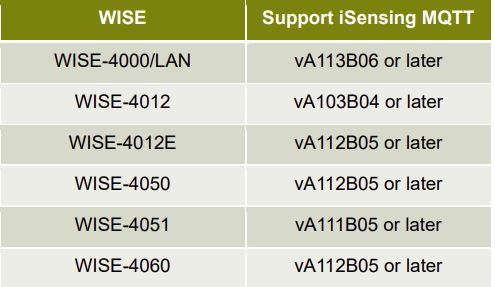

De fleste modulene i WISE-4000 serien er kompatibel med iSensing MQTT

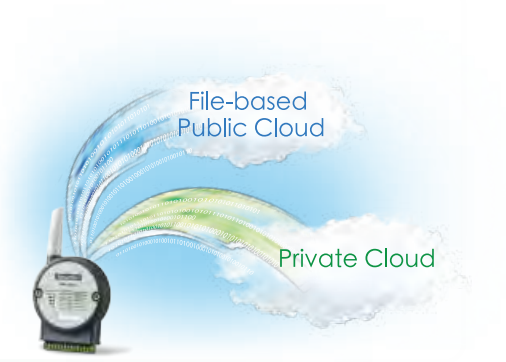

Lagre til Privat server eller til DropBox

  Lokalt lagrede data kan ikke bare hentes av brukeren, de kan også automatisk lastes opp til private servere eller til tjeneste.
Når loggeren oppfyller opplastingskriteriene, vil datalogger sende dataene til en offentlig "Cloud service". Denne informasjonen vil bli lagret i en * .csv-fil, og brukere kan synkronisere dataene levert av Cloud leverandør og lese disse fra hvor enn de er.

Azure

WISE-4000 serien kan sede data direkte til en Azure konto. UUID og Connection String fra Azure ar alt du trenger for å overføre data.

DropBox eller privat server

Du kan enkelt sette opp overføring av loggefil til DropBox eller til enprivat server.
Loggadata blir lagret i en *.csv fil i tilleg til en IO fil for private server.
Vi kan levere eksempelkode for å importere *.csv filer inn til Microsoft SQL server med Visual Studio

Støtte for IFTTT applikasjoner

Hva er IFTTT?
IFTTT henter sitt navn fra programmeringsbetingelsen “if this, then that.” Dette er en online programvareplattform som kobler til apper, enheter og tjenester fra ulike utviklere for å utløse en eller flere automatiseringer som involverer disse programmene, enhetene og tjenestene .

Hvordan fungerer det
Automatiseringene utføres via applets - som er som makroer som kobler flere apper til å kjøre automatiserte oppgaver. Du kan slå på eller av en applett ved hjelp av IFTTTs nettsted eller mobilapper (og / eller mobilapps-IFTTT-widgets). Du kan også lage dine egne applets eller gjøre variasjoner av eksisterende via IFTTTs brukervennlige, enkle grensesnitt.

Besøk IFTTT for mer info

RESTful web AP



Hva er REST?

REST står for "Representational state transfer", som i hovedsak refererer til en stil av web arkitektur som har mange underliggende egenskaper og styrer atferd av klienter og servere. Med de definerte funksjoner for hver enhet kan utviklere lett utføre forespørsler og motta svar via HTTP-protokollen som GET og POST.
REST API lar enheter enkelt samhandle med alt som kan sende en HTTP-forespørsel. Ingen drivere ut over det er nødvendig.

Hvordan det fungerer

Et REST kall kan enklest ses på samme måten som å åpne en standard webside. F.eks hvis du åpner www.kgs.no får du svar fra en webserver som sender tilbake strukturerte HTML data som bygger opp websiden i din nettleser.
Det samme er med REST, du sender en forespørsel og får svar du får tilbake er strukturert data i enten JOSN eller XML.
Dette er standarder som programmerer kjenner til og noe vi vil se mer av med innføring av IoT i industrien.

REST demo api

Demoen under viser en liten webapplikasjon som henter konfigurasjon fra modul som enhetsverdi, min max skalering og bruker dette for å endre grensesnittet.
Ved et fatsatt intervall spør applikasjonenmed ei GET spørring og får oppdatert måleverdi som er ferdi skalert som svar.
Svare fra Get spørringen er i Json format, noe som de fleste webutviklere i dag er kjent med.
Denne unike måten å kommunisere med hardware gjør at utvikler ikke trenger å ha noen kunnskalp om hvordan hardvaren fungerer. Siden endringer i måleområde og skalering gjøres i modulen så trenges ikke webapplikasjonen å endres hvis måleområdet endres.


Enkel konfigurasjon med nettleser gjennom mobil eller pc

Du kan enkelt konfiguere nettverk, Inngager og utganger, logging lokalt og til Dropbox, se trendgrafer. Dette fra en standard nettleser gjennom alle OS

Informasjon
Ingen bilde

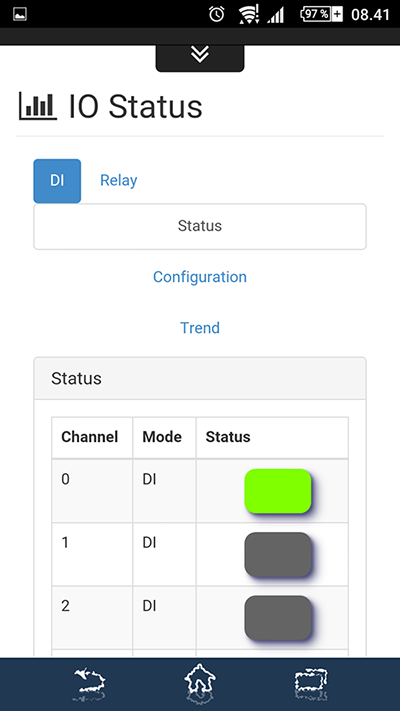

IO status
Ingen bilde

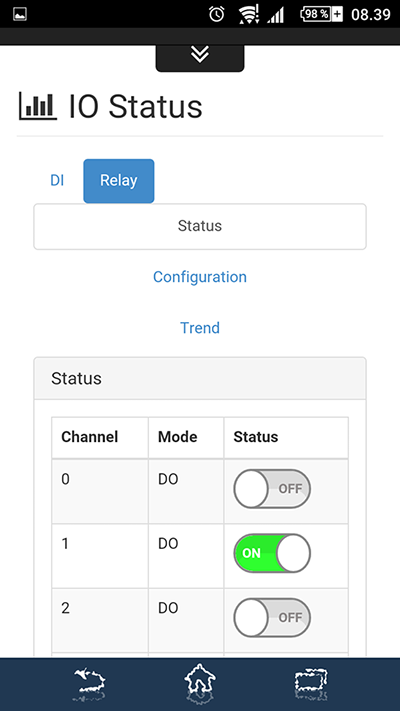

Io status 2
Ingen bilde

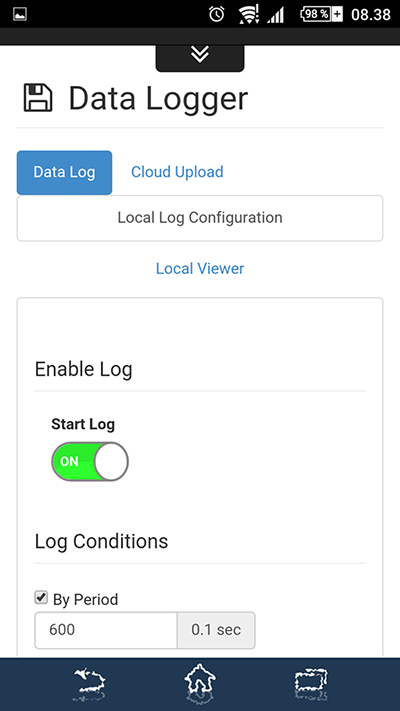

Data logger
Ingen bilde

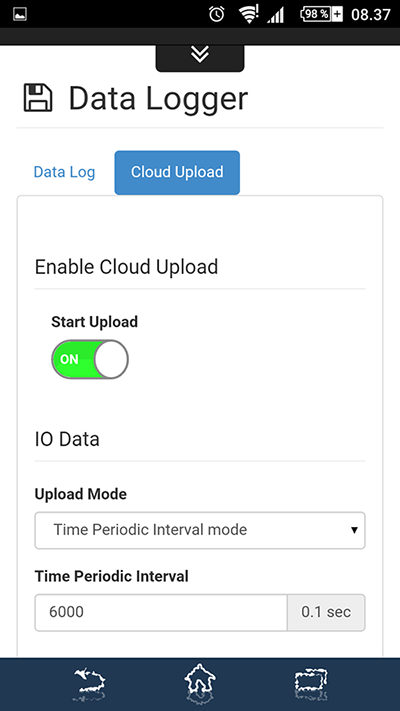

Cloud logger
Ingen bilde

Øk avstanden med ekstern antenne

WISE-40xx modulene støtter tilkobling av ekstern antenne, som gjør at avstanden mellom modulene kan økes betraktelig. Dette er en enkel og billig måte for overføring av digital i/o
