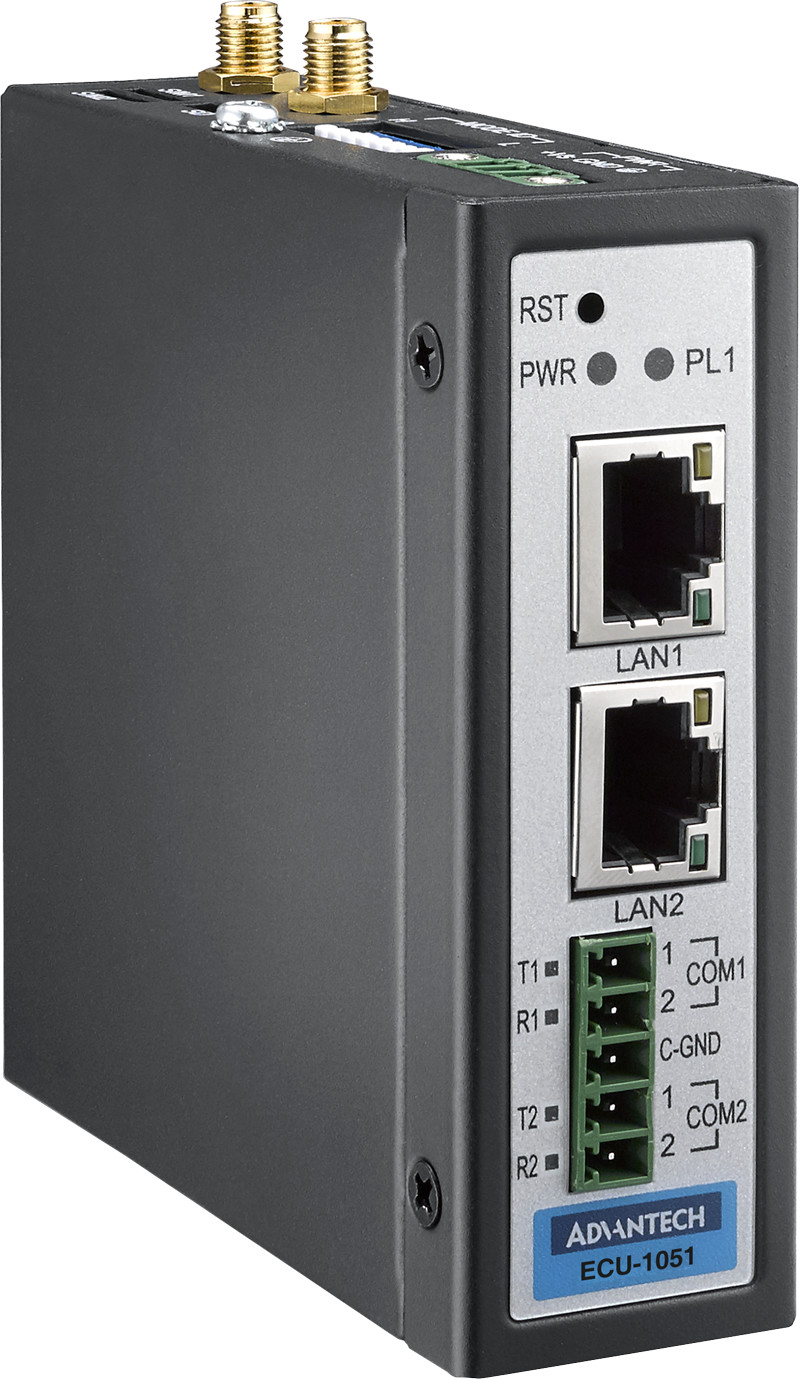

ECU-1051TL

kommunikasjonsgateway med EdgeLink, 2 serieporter, 2 LAN og plass til 1 PCIe kort.

ECU-1051 er en rimelig protokollkonverter med avanserte funksjoner. Denne lille saken vil overaske deg hvilke muligheter den gir deg i dine systemer. Den kan samle inn data fra over 200 forskjellige protokoller/enheter både gjennom Serie (RS-232/485) og Ethernet.

ECU-1051TL kan utføre følgende;

  • Hente data fra det meste av PLS-er, samt Modbus RTU/TCP, OPC-UA, ZigBee, Xbee, Xbee-PRO.
  • Dele data gjennom en eller flere protokoller: Modbus RTU/TCP, OPC-UA, BACnet, MQTT, IEC-104, ZigBee, ZigBee Pro m.m.
  • Skrive direkte til database slik som Microsoft SQL Server og Oracle
  • Enkel imort av BACnet enheter gjennom støtte for IDE import
  • Den kan logges data til eksternt Micro SD kort.
  • Logge data direkte til FTP, SQL, MySQL, ORACLE
  • Beregninger og kalkulasjoner kan kjøres internt og handlinger kan gjøres basert på resultat
  • Stå som selvstendig PLS kontroller og programeres gjennom MULTIPROG express
  • Programmeres gjennom C med hjelp av EdgeLink Development Environment
  • Støtter RESTFul API
  • Den kan sende ut e-post og SMS meldinger.
  • Kan stå som Ruter + NAT samt DHCP server, SMTP Server og Firewall
  • Støtterskyløsninger slike som Azure, AWS, Google IoT Core, LwM2M, OpenIoT, MQTT og mange flere.
  • Kan dele data gjennom Modbus TCP/RTU server, BACnet server, OPC UA server, IEC-104 server
  • Den støtter både WiFI, 4g og tilkobling til EKI seriekonverter.
  • Den støtter GNSS sammen med 4G. Possisjon, høyde, retning og fart hentes enkelt ut.(Krever 4G kort)
  • Støtter innhenting av GPS posisjon (Krever GPS kort)
  • Den kan enkelt dele data med våre ADAM-6700 eller smartpanel for visning av data.
  • Innhente data fra serie til eternet konvertere slike som EKI-1501 med flere.
  • Kan "Serial Port Bridge" serieporter. F. lokale til eksterne porter.
  • Med Advantech Virtual COM manager kan du ta over lokale porter på ECU-1051. F.eks for feilsøking.
  • Støtter Remote.It. Sikrer eksterne tilkoblinger mellom to enheter.
  • Kan kjøre lokal Mosquito server for innhenting og deling av MQTT data

    ECU-1051TL konfigureres gjennom EdgeLink Studio programvaren.
    EdgeLink er en avansert programvare for våre IoT gatway enheter for kommunikasjon og distribusjon mellom enheter og flere protokoller. Enkel bro mellom Data og skyen eller en privat server/toppsystem.

    ECU-1051 har en åpen plattformdesign med Cortex A8-prosessor, to 10/100 Ethernet-porter og driftstemperaturområde -40 til 70 ℃. ECU-1051 gjør det mulig for systemintegratorer å utvikle applikasjoner som nøyaktig passer til deres behov på en enkel måte.
    innhente data legges i TAG-er. Disse kan videresendes til andre enheter/protokoller.


    Ingen bilde

EdgeLink Studio

EdgeLink Studio er et konfigurasjon / utviklings verktøy for alle EdgeLink enheter som kjører under Windows.
Du kan enkelt sette opp kommunikasjon mellom enheter og opp til en sky løsning eller en privat server/toppsystem.

  • Prosjekt configurasjon
  • Live monitorering av enheter
  • Beregninger og logiske formler for alle tag-er
  • Sette opp kommunikasjon av data mellom enheter
  • KW Multiprog kompatibel.
  • Kommunikasjon og TAG logging.

Ingen bilde

Støtter import av BACnet EDE

Med bruk av verktøy som BACnet Explorer kan du søke i ditt BACnet og eksportere alle enhetene til en EDE fil. EdgeLink Studio støtter importering av EDE filer fra versjon 2.7

Når alle dinde BACnet enheter er importert er det enklet å konvertere til andre protokoller slik som Modbus, OPCua, m.m.

RESTFul API

Hva er REST?

  REST står for "Representational state transfer", som i hovedsak refererer til en stil av web arkitektur som har mange underliggende egenskaper og styrer atferd av klienter og servere. Med de definerte funksjoner for hver enhet kan utviklere lett utføre forespørsler og motta svar via HTTP-protokollen som GET og POST.
REST API lar enheter enkelt samhandle med alt som kan sende en HTTP-forespørsel. Ingen drivere ut over det er nødvendig.

Hvordan det fungerer

Et REST kall kan enklest ses på samme måten som å åpne en standard webside. F.eks hvis du åpner www.kgs.no får du svar fra en webserver som sender tilbake strukturerte HTML data som bygger opp websiden i din nettleser.
Det samme er med REST, du sender en forespørsel og får svar du får tilbake er strukturert data i enten JOSN eller XML.
Dette er standarder som programmerer kjenner til og noe vi vil se mer av med innføring av IoT i industrien.

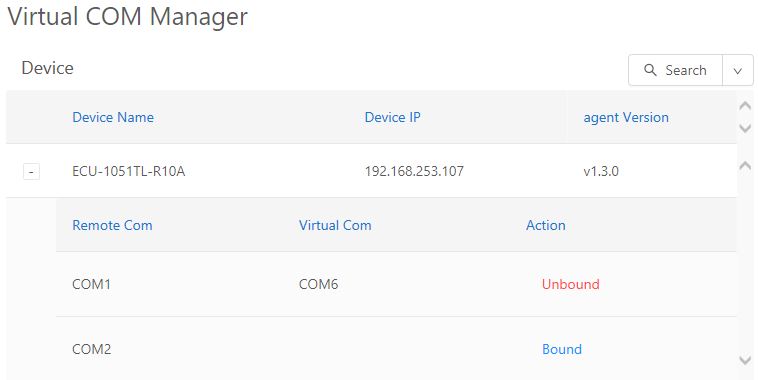

EdgeLink VCOM Manager



EdgeLink VCOM utility gir deg mulighet til å sette opp en virtuell serieport fra Windows og ut til seriportene på ECU-1051, og da kan du kommunisere direkte med serieporten fra din PC.
Du kan søke etter alle enheter som er tilgjengelig. VCOM må aktiveres i EdgeLink Studio prosjektet for at dette skal være tilgjengelig.

  • Dette kan brukes om du ønsker direkte kontakt til din enhet gjennom Ethernet
  • Feilsøke eller konfiguerer enheter i systemet ditt uten å måtte dra ut til anlegget.

Merk at tjenester som kjører inne i ECU-en vil bli deaktiver når den virtuelle serieporten bindes opp

Modbus Gateway

Fra Firmware 2.8.3 støttes ModbusGateway-funksjonen utfører primært konverteringen mellom Modbus TCP og Modbus RTU-protokoller.
Modbus-klienten gjennom Modbus-TCP og Modbus-RTU kan få direkte tilgang gjennom Modbus Gateway-funksjonen på gatewayenheten for å koble til instrumentene Modbus-TCP eller Modbus-RTU.
Opptil 16 stk kan være tilkoblet TCP porten samtidig.
Client IP område ka begrenses for å hindre tilgang.
Modbus-RTU ID kan mappes om til annen ID
Det er også støtte for RTU over TCP.

Følgende støttes

  • Modbus-TCP -> Modbus-RTU
  • Modbus-RTU -> Modbus-TCP
  • Modbus-TCP -> Modbus-TCP
  • Modbus-RTU -> Modbus-RTU

Edgelink SDK



Med Edgelink SDK utviklingsmiljø kan du utvikle egne programmer som er tilpasset ditt behov.
Du utvikler i C og bør ha kjennskap til programmering opp mot hardware

Enheter som støttes av Edgelink Studio.

Vis støttede enheter
Serielle enheter
Advantech ADAM 2000 Series (Modbus RTU)
Advantech ADAM 4000 series (ADAM ASCIINodbus RTU)
Advantech APAX series PLC (CODESYS API)
Advantech WebCon 2000 Series
Advantech WebOP HMI (Modbus RTU)
Allen-Bradley PLC-5 Series (DFI Protocol over Serial)
Allen-Bradley SLC-500 Series (DFI Protocol over Serial)
Delta DV'P series PLC (Modbus RTU)
DLIT 645-1997
DLIT 645-2007
Fatek and Facon PLCs
GE Fanuc series go-30 via SNP, serial SNP (SNP and SNP-x serial)
GE Fanuc series go-70 via SNP, serial SNP (SNP and SNP-x serial)
IEC 60870-5-101
IEC 60870-5-103
IEC 62056-21
KEYENCE KV-700/ KV-1000 serial (Host Link)
M System, Modbus Compatible, RX Series (Modbus RTU)
Mitsubishi MELSEC-A series PLC (MC Protocol)
Mitsubishi MELSEC-A series PLC (MC Protocol)
Mitsubishi MELSEC-AnA series PLC (MC Protocol)
Mitsubishi MELSEC-AnAD series PLC (MC Protocol)
Mitsubishi MELSEC-AnN series PLC (MC Protocol)
Mitsubishi MELSEC-Ans series PLC (MC Protocol)
Mitsubishi MELSEC-Fx series PLC (MC Protocol)
Mitsubishi MELSEC-Fx2 series PLC (MC Protocol)
Mitsubishi MELSEC-Fx3 series PLC (MC Protocol)
Mitsubishi MELSEC-Fx5 series PLC (MC Protocol)
Mitsubishi MELSEC-Q Series PLC nith Extension Module(MC Protocol)
Mitsubishi MELSEC-Q series PLC(MC Protocol)
Modicon Modbus Series (Modbus RTU)
Omron C Series PLC (HostLink)
Omron CJ Series PLC (HostLink)
Omron CP Series PLC (HostLink)
Omron CS Series PLC (HostLink)
Omron ES Series PLC (HostLink)
Panasonic FP0, FP-x, FP2 series PLC (Mentocol)
Schneider ION6200 (Modbus RTU)
Sharp JW series PLC
Siemens smoo PLC (PPI)
Siemens S7-300/1200/1500 PLC (S7Comm TCPIP)
Toyopuc FORT-EFR PLC
WAGO 1/0 system 750 Y
ASKAWA MPSOO series, MemoBus Modbus compatible (Modbus RTU)
Yokogawa FA-M3 Ethernet Factry ACE PLC
Ethernet enheter
Modicon Modbus Series (Modbus TCP)
Advantech ADAM-SOOO Ethernet (Modbus TCP)
Advantech APAX series PLC (CODESYS API)
Advantech WebCon 2000 Series Advantech WebOP HMI (Modbus TCP)
Allen-Bradley ControlLogix&CompactLogix Series PLC (Ethernet/IP)
Allen-Bradley Micro Logix Series PLC (DFI Protocol over Ethernet)
Beckhoff TwinCAT PLC (aeckhoff ADS API)
Delta ovp series PLC (Modbus TCP)
Fatek and Facon PLCs
GE Fanuc series go-30 via SNP, serial SNP (SNP and SNP-x serial)
GE Fanuc series go-70 via SNP, serial SNP (SNP and SNP-x serial)
IEC 60870-5-104
Joac for ORACLE Database
KEYENCE 0-700/ KV-1000 TCP/IP (Host Link)
M System, Modbus Compatible, RX Series (Modbus TCP)
Mitsubishi MELSEC-A series PLC (MC Protocol)
Mitsubishi MELSEC-AnA series PLC (MC Protocol)
Mitsubishi MELSEC-Fx series PLC (MC Protocol)
Mitsubishi MELSEC-Fx2 series PLC (MC Protocol)
Mitsubishi MELSEC-Fx3 series PLC (MC Protocol)
Mitsubishi MELSEC-Fx5 series PLC (MC Protocol)
Mitsubishi MELSEC-Q Series PLC with Extension Module(MC Protocol)
ODBC for Microsoft SQL Server
Omron C Series PLC (HostLink)
Omron CJ Series PLC (HostLink)
Omron CP Series PLC (HostLink)
Omron CS Series PLC (HostLink)
Omron CV Series PLC (HostLink)
Omron EIP Series PLC (HostLink)
OPC UA
Panasonic FP0, FP-x, FP2 series PLC (Mentocol)
Schneider ION6200 (Modbus TCP)
Siemens LOGO! PLC via Ethernet
Siemens LOGO! PLC (PPI)
Siemens S7-300/1200/1500 PLC (S7Comm TCPIP)
Toyopuc FORT-EFR PLC
WAGO 1/0 system 750

Videresende GPS data industri protokoller

Ved å montere inn et GPS/GNSS kort inn i ECU-en så kan denne hente inn GPS data og direkte konverter denne til en standard industriprotokoll slik som Modbus eller BACnet m.m.

Ingen bilde
