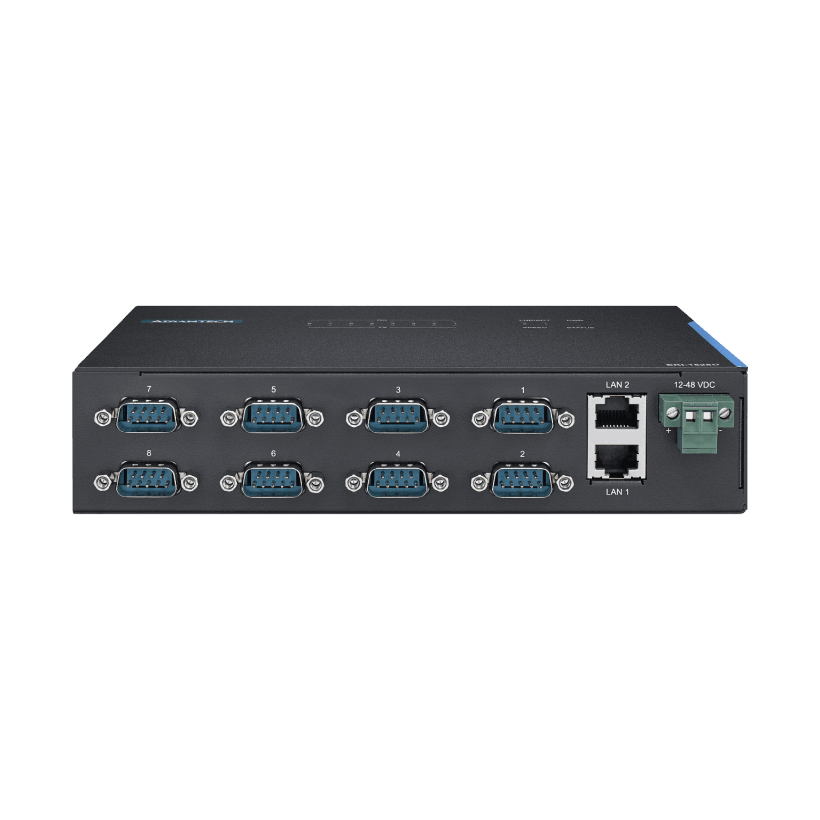

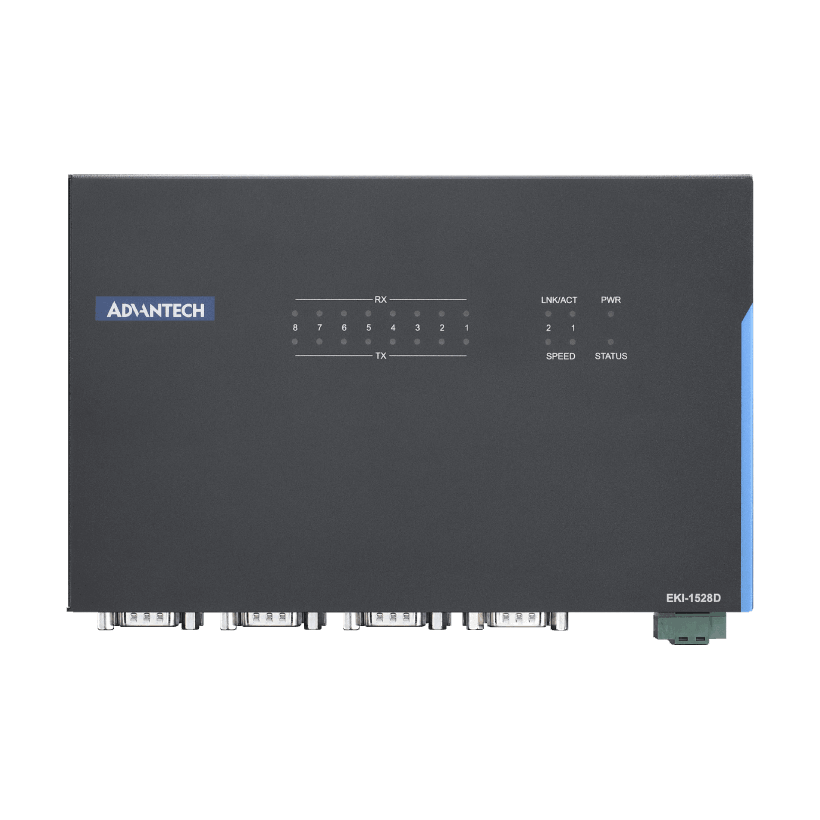

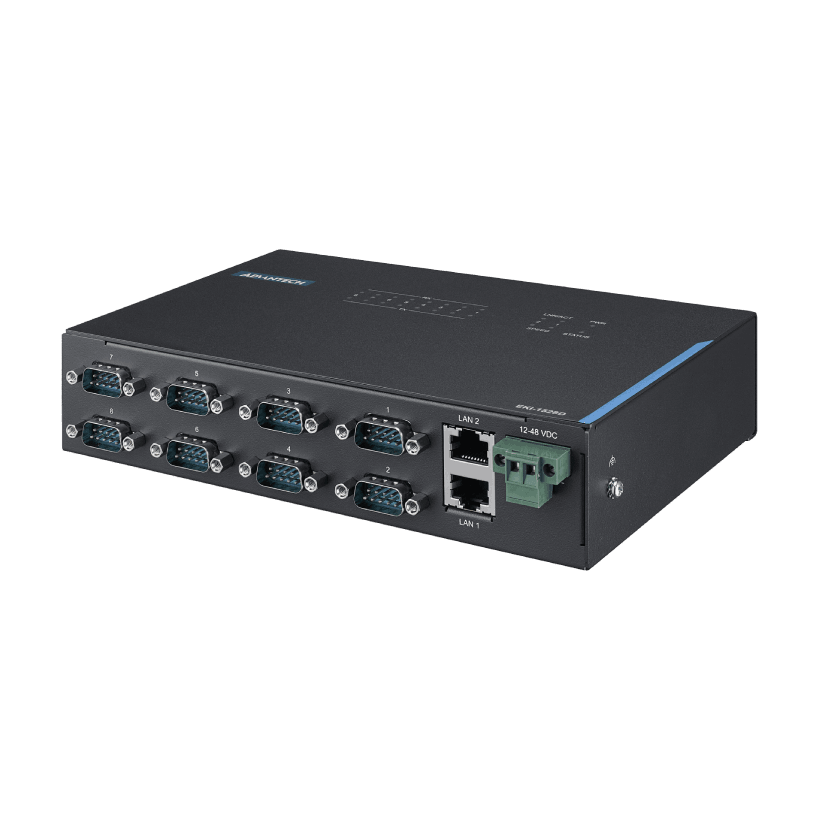

EKI-1528D
- 8-port seriell enhetsserver.
- Støtter RS-232, RS-422 og RS-485.
- To Gigabit Ethernet-porter for redundans.
- DIN skinne monterbar
- Støtter tilkobling med RFC2217 standard.
- Sikker kommunikasjon iht. IEC 62443-4-2.
- Baudrate opptil 921,6 kbps.
- Virtuell COM-port og TCP/IP-kommunikasjon.
- Støtte for SSH, HTTPS og SNMPv3.
- Automatisk dataflytkontroll for RS-485.
- Kompatibel med Windows og Linux.
- Driftstemperatur fra -40 °C til +80 °C.
- 12 til 48 VDC strømforsyning.
- Kompakt metallkabinett.
- DIN-skinne-, vegg- eller desktopmontering.
- Ideell for industriell automatisering og fjernovervåking.
Beskrivelse
Advantech EKI-1528D er en industriell, sikker og kompakt seriell enhetsserver som gjør det mulig å koble opptil åtte RS-232/422/485-enheter til et Ethernet-nettverk. Løsningen er utviklet i henhold til IEC 62443-4-2-standarden og gir sikker kommunikasjon mellom eksisterende serielt utstyr og moderne industrielle nettverk. Med doble Gigabit Ethernet-porter for nettverksredundans, bred temperatursupport og fleksible driftsmoduser er EKI-1528D ideell for industriell automatisering, overvåking, energi, transport og annen kritisk infrastruktur. Den kompakte desktop-utformingen gjør den spesielt godt egnet der det er behov for flere serielle porter, men begrenset plass i skap eller installasjoner.
IEC 62443-4-2: Innebygd cybersikkerhet for industrielle nettverk
EKI-1528D er utviklet i henhold til den internasjonale cybersikkerhetsstandarden IEC 62443-4-2, som er spesielt laget for industrielle automatiserings- og kontrollsystemer. Dette betyr at produktet er konstruert med innebygde sikkerhetsfunksjoner som bidrar til å beskytte både utstyr, data og nettverk mot uautorisert tilgang og cyberangrep.
I takt med at stadig flere industrielle systemer kobles til Ethernet-nettverk og internett, øker også risikoen for digitale trusler. Mange eldre serielle enheter ble opprinnelig designet uten moderne sikkerhetsmekanismer. EKI-1528D fungerer som en sikker bro mellom disse eksisterende enhetene og dagens nettverk, samtidig som den tilbyr funksjoner som sikker autentisering, kryptert kommunikasjon via SSH og HTTPS, samt støtte for sentral brukeradministrasjon gjennom LDAP og RADIUS.

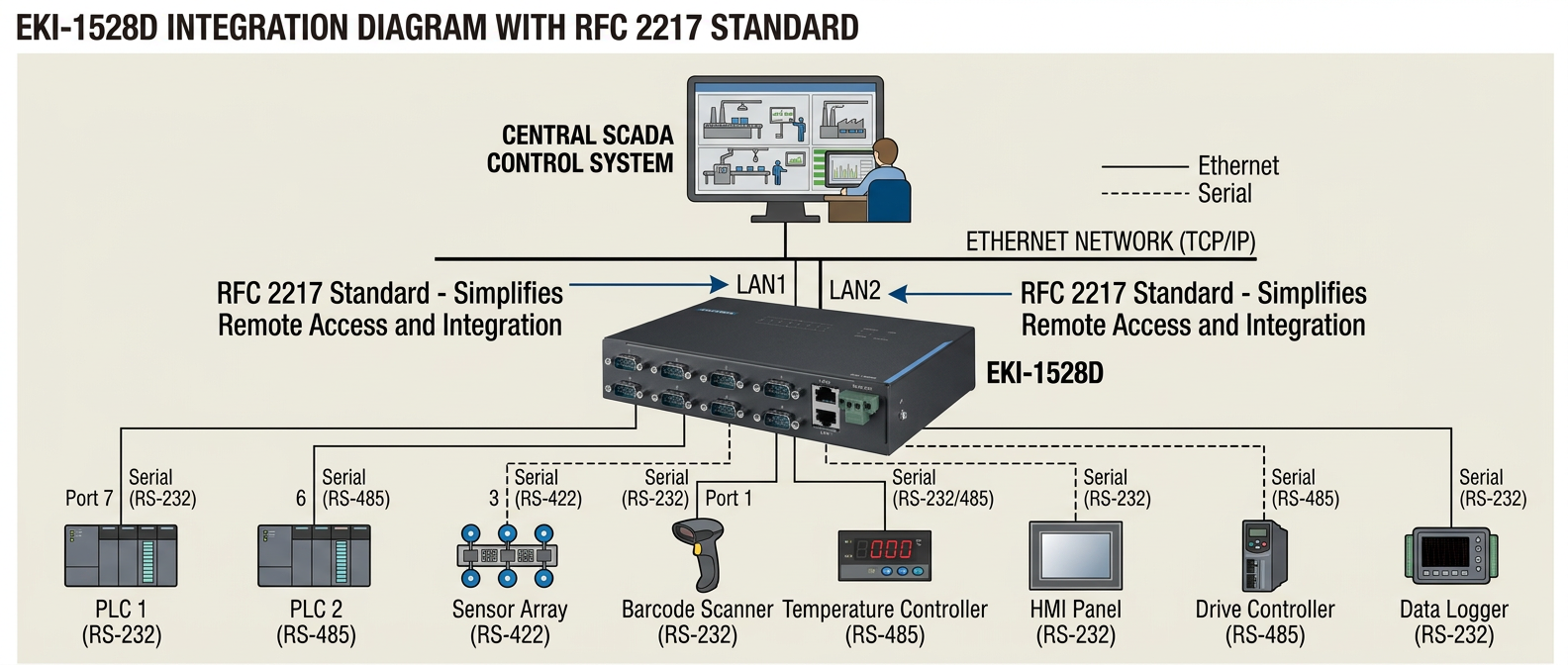

RFC2217 Mode
Standardisert fjernstyring av serielle porter
RFC2217 er en internasjonal standard som gjør det mulig å bruke og administrere serielle porter over TCP/IP-nettverk. I tillegg til å overføre data kan fjernapplikasjoner endre portinnstillinger som baudrate, paritet, databiter og flow control direkte over nettverket.
Fordelen med RFC2217 er at den er leverandøruavhengig og støttes av mange industrielle applikasjoner og tredjepartsprogrammer.
Ved hjelp av EKI-1528D i RFC2217-modus kan et SCADA-system eller et serviceprogram åpne den serielle porten via nettverket og kommunisere med utstyret som om det satt lokalt ved PC-en. Programmet kan også automatisk justere baudrate og andre portparametere ved behov.
COM Port Redirection (Virtual COM)
Bruk eksisterende programvare uten endringer
Virtual COM-modus gjør at den serielle enheten vises som en vanlig COM-port på PC-en, selv om kommunikasjonen går over Ethernet-nettverket. Dette gjør det mulig å bruke eksisterende programvare uten modifikasjoner, som om utstyret var koblet direkte til datamaskinen.
Denne løsningen er ideell for eldre applikasjoner, SCADA-systemer, PLC-programvare og konfigurasjonsverktøy som krever tilgang til en lokal COM-port. EKI-1528D håndterer konverteringen mellom seriell kommunikasjon og nettverk helt transparent. TCP/UDP Server (Polling Mode)
Gjør serielle enheter tilgjengelige på nettverket
I TCP/UDP Server-modus fungerer EKI-1528D som en server som venter på innkommende forespørsler fra klienter på nettverket. Når en tilkobling opprettes, sendes data mellom Ethernet og den serielle porten i sanntid.
Denne driftsformen egner seg godt når et sentralt SCADA-system, HMI eller overvåkingssystem skal hente data fra måleinstrumenter, sensorer eller kontrollutstyr. Server-modusen gir enkel integrasjon med eksisterende nettverksinfrastruktur og industrielle applikasjoner.
TCP/UDP Client (Event Handling Mode)
Sender data automatisk når noe skjer
I Client-modus oppretter EKI-1528D selv forbindelsen til en definert server eller applikasjon. Data sendes automatisk når det oppstår en hendelse på den serielle siden, for eksempel når en sensor, måler eller styreenhet genererer ny informasjon.
Dette reduserer behovet for kontinuerlig polling og gjør kommunikasjonen mer effektiv. Løsningen passer spesielt godt for overvåking, alarmhåndtering og fjerninnsamling av data der raske oppdateringer er viktig.
Pair Connection (Peer-to-Peer Mode)
Seriell kabel over Ethernet
Pair Connection-modus etablerer en direkte forbindelse mellom to serielle enheter over et IP-nettverk. EKI-1528D fungerer som en virtuell seriell kabel og overfører data transparent mellom to lokasjoner.
Dette er en enkel og kostnadseffektiv løsning når man ønsker å erstatte lange RS-232-, RS-422- eller RS-485-kabler med Ethernet-infrastruktur. Modusen brukes ofte ved kommunikasjon mellom PLC-er, kontrollsystemer, operatørpaneler og annet utstyr som trenger en fast punkt-til-punkt-forbindelse.
Protokoll Konverter
Serieutstyr med forskjellige serieport-innstillinger kan kommunisere sammen ved hjelp av EKI-15xx.
EKI-15xx kan settes opp som en protokollkonverter slik at du kan ha forskjellige baud-rate, start-bit og stopp-bit på de to sidene.
